LED專用貼片壓敏電阻
QV0604P431KT300貼片壓敏電阻介紹：
多層片式壓敏電阻是貼片封裝的壓敏電阻器，采用多層獨石結構和半導體陶瓷工藝制作，具備寄生電感小、體積小、SMT效率高、響
應時間短、工作溫度高、保護能力強的優勢。應用于LED高壓線性驅動方案的電源保護，對LED照明中電網浪涌、短路或過載等引起
的瞬態過電流以及電網電壓波動、感性負載開關導致等產生的瞬態過電壓進行抑制，包括 IEC61000-4-2、IEC61000-4-5 規定的和
其他用于電磁兼容性(EMC)標準的瞬態事件。

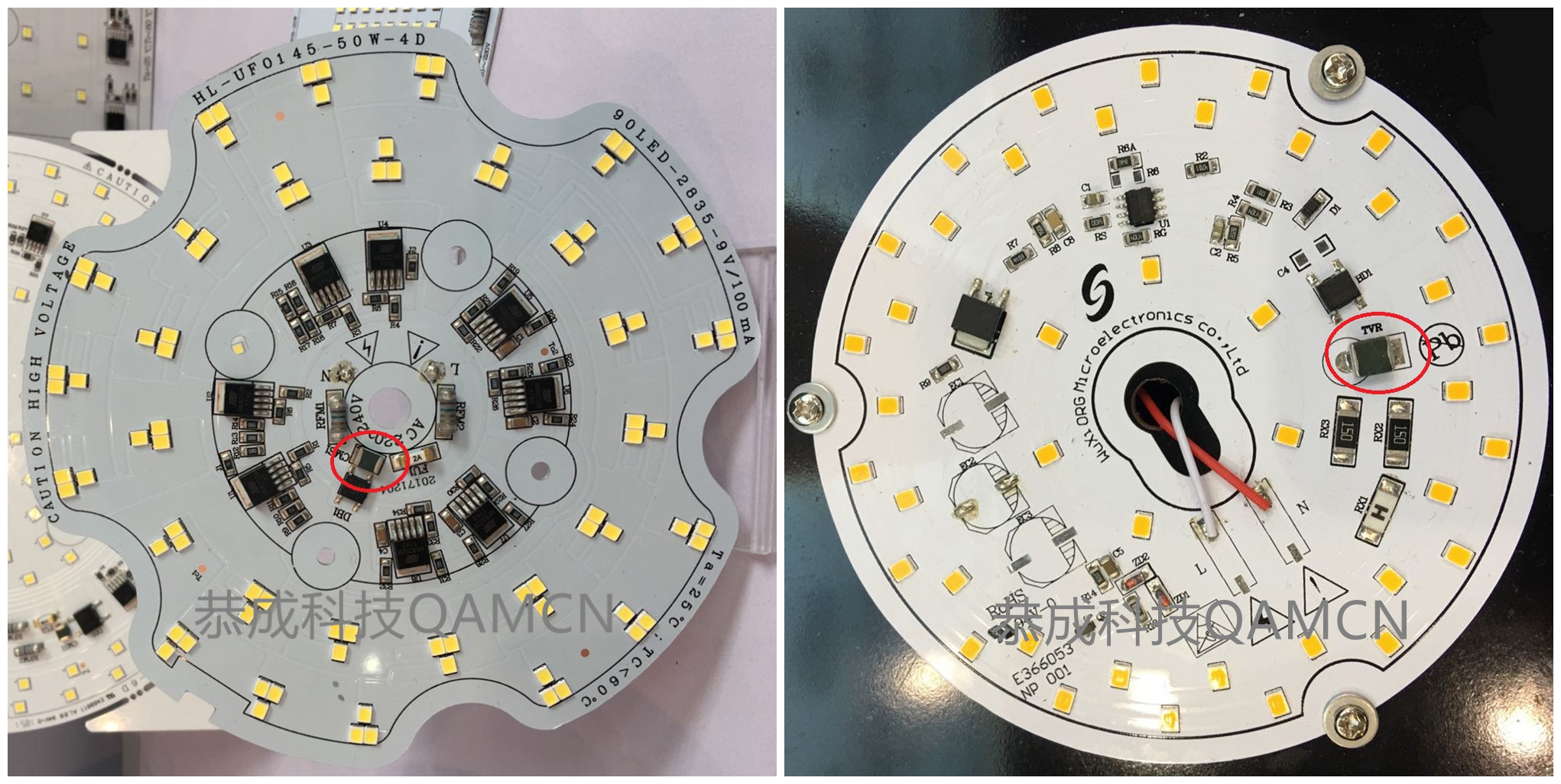

目前LED行業對于體積較小的各種燈絲燈、球泡燈、平板燈等，都開始采用光電一體化高壓線性方案，電子元件和燈珠同時集成在
鋁基板上，意味著必須全部元件貼片化，因此作為保護器件的壓敏電阻也必須隨之采用貼片式元件。恭成科技原廠批量生產的適用
于LED照明交流電源保護的疊層貼片式壓敏電阻，從尺寸0604到1812，具備厚度薄、體積小、通流量大的特點，可以替代插件壓敏
電阻，配合保險絲、電阻、橋堆之后可以滿足1KV以上的組合波測試，足夠滿足LED防護需求。
QV0604P431KT300貼片壓敏電阻特點：
1） SMD小型貼片，節省空間，方便生產；
2） 高浪涌抑制，同體積浪涌能力遠大于TVS；

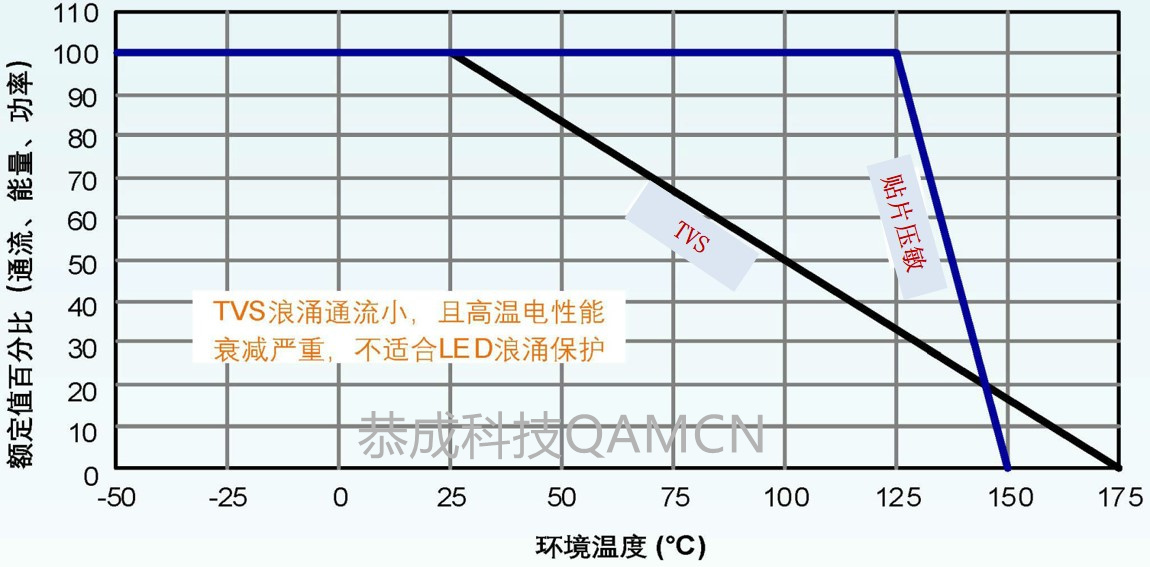

3） 高溫性能穩定，125℃不降額；
4） 低的漏電流IL<10μA；
5） 雙向無極性保護，鉗位電壓低；
6） 優于UL94V-0可燃性等級；
7） 符合RoHS環保標準
QV0604P431KT300貼片壓敏電阻應用范圍：
1） 用于電源、網通及網絡接口；
2） 線性驅動LED照明的雷電浪涌保護；
3） 能夠替代傳統引線式插件壓敏電阻；
QV0604P431KT300貼片壓敏電阻性能參數：

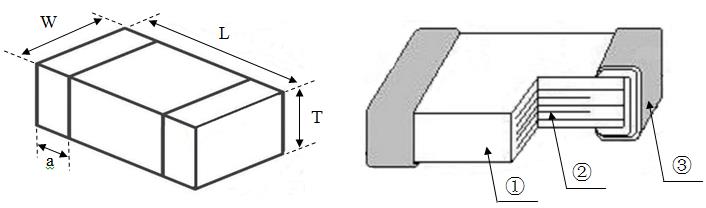

1） 結構與尺寸；
類型 | L（mm） | W（mm） | T（mm） | a（mm） |
0604 | 1.6±0.2 | 1.0±0.2 | 1.0±0.2 | 0.25±0.15 |
部分 | ① | ② | ③ |
組成 | 片式壓敏電阻用 ZnO半導體陶瓷 | 內電極 (Ag 或 Ag-Pd) | 端電極 (Ag/Ni/Sn 三層) |
2） 電性能參數：
型號 | 工作電壓(V) | 壓敏電壓 (V) | 限位電壓 (8/20μs) | 峰值電流 (8/20μs) | 工作溫度范圍 | ||
AC | DC | V1mA | Vc(V) | Ic(A) | Ip(A) | ||
QV0604P431KT300 | 275 | 300 | 430±10% | 705 | 1 | 30 | -40～+125℃ |
3） 產品包裝：
類型 | 盤規格 | 載帶 | 每盤數量（pcs） |
0604 | 7" | 塑載帶 | 3K |
