ESD防護貼片壓敏電阻
QV0201~0603E系列ESD靜電防護貼片壓敏電阻介紹：

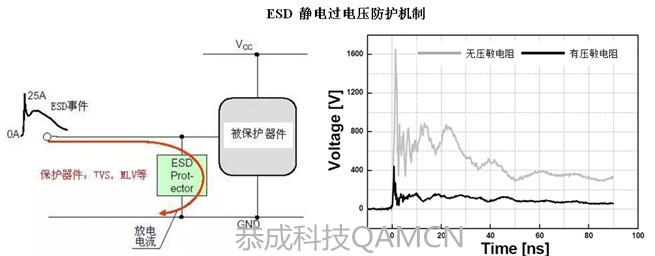

氧化鋅壓敏電阻是一種以氧化鋅為主體、添加多種金屬氧化物為添加劑、經過空氣中高溫燒結而制成的多晶半導體陶瓷元件。壓敏
電阻是一種限壓型保護器件。壓敏電阻和被保護電路元件并聯在電路中，當電路中出現雷電過電壓、靜電過電壓或瞬態操作過電壓
時，利用壓敏電阻的非線性特性，壓敏電阻會以納秒級時間的響應速度將兩端電壓迅速下降鉗位到一個相對固定的安全電壓值，從
而避免被保護電路元件遭受過電壓的沖擊而損壞。
當施加于壓敏電阻器兩端電壓小于其壓敏電壓，壓敏電阻器相當于10MΩ以上絕緣電阻；當在壓敏電阻器兩端施加大于壓敏電壓的過
電壓時，壓敏電阻器的電阻急劇下降呈現低阻態，從而把電荷快速導走，有效地保護了電路中的其它元器件不致過壓而損壞。
QV0201~0603E系列ESD靜電防護貼片壓敏電阻特點：
1） SMD小型貼片，節省空間，方便生產；
2） 響應時間為ns級，響應速度滿足各種電路保護要求；
3） 雙向無極性保護，鉗位電壓低；
4） 優秀的可焊性（Ni，Sn鍍層）；
5） 符合RoHS環保標準；
QV0201~0603E系列ESD靜電防護貼片壓敏電阻應用范圍：
1） IC和晶體管的瞬態電壓保護，用于移動通信、計算機/ EDP、LCD模塊、手持/便攜式設備、PDA等；
2） 視頻和音頻線I / O端口、高速數據線（如HDMI、USB 3.0、IEEE 1394接口、射頻天線、射頻模塊）的ESD保護；
3） ESD保護符合IEC 61000-4-2（4級）
QV0201~0603E系列ESD靜電防護貼片壓敏電阻產品參數：
類別 | 尺寸 L×W×T（mm） | 最大工作電壓 VDC（V） | 電容量 Cp（pF） | 最大浪涌電流 @8/20μs（A） |
QV0201*E | 0.60×0.30×0.30 | 5.5～9 | 0.1～80 | 1～10 |
QV0402*E | 1.00×0.50×0.50 | 5.5～30 | 0.1～230 | 1～20 |
QV0603*E | 1.60×0.80×0.80 | 5.5～30 | 0.1～820 | 1～30 |
